SMT贴片机编程需要哪些信息

发布日期:2020-10-26 16:13 来源:http://www.wzzbdz.com 点击:

SMT贴片机贴装生产前都需要对所需贴片加工的产品资料信息进行编程,通常学习SMT贴片机编程有专门的培训学校,或者跟着生产线上现有的SMT贴片机编程师傅学习熟练后再进行编程操作。正邦贴片机这里与大家分享一下SMT贴片机编程需要哪些信息。

一、元器件贴片数据信息


简单点来说,元器件贴片数据信息便是特定贴放到PCB上的元器件部位视角,型号规格等。贴片数据信息有元器件型号规格、位号、X座标、F座标、置放视角等,座标起点般取在PCB的左下方。


二、标准数据信息。

它包含测量点、座标、色调、色度、检索地区等。在贴片式周期时间刚开始以前贴片式头顶的俯瞰监控摄像头会先检索标准,发觉标准以后,监控摄像头载入其座标部位,并送至贴装系统微处理机开展剖析,如果有偏差,经电子计算机传出命令,由贴片控制系统实行构件挪动进而使PCB精准定位,测量点应至少有两个,以确保PCB的精准定位。

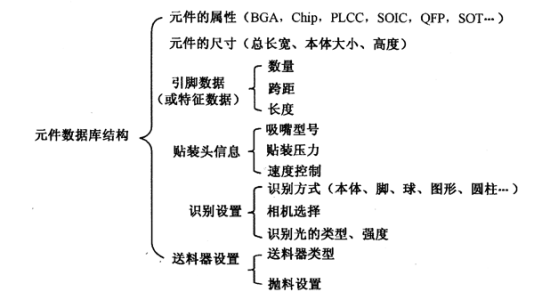

三、元器件数据库信息查询。


数据库文件有元器件规格、引脚数、脚位间隔和相匹配真空吸盘种类等。


四、供料器排序数据信息。


供料器排序数据信息特定每个元器件所采用的供加料器及在smt贴片机送料服务平台上的置放部位。


五、PCB数据信息。


PCB数据信息包含设置PCB的规格、薄厚、拼板方式数据信息等。


不一样型号规格的smt贴片机的电脑编程方式是不一样的,特别是髙速和高精密smt贴片机的编程更加繁杂,牵制标准也大量。
